三相交直流指示仪表校验装置
更新时间：2025-05-30 16:26:21 ip归属地：滨州，天气：多云，温度：21-34 浏览次数:8 公司名称： 天正华意电气设备(滨州市分公司)
以下是:三相交直流指示仪表校验装置的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铝合金 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气电力 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
以下是:三相交直流指示仪表校验装置的图文视频
选购三相交直流指示仪表校验装置来山东省滨州市找天正华意电气设备(滨州市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。 山东省,滨州市 2022年，滨州市实现生产总值2975.15亿元，比上年增长3.9%。
想要知道三相交直流指示仪表校验装置产品如何？看视频就知道！看视频，选产品更明智！
以下是:三相交直流指示仪表校验装置的图文介绍
三相电能表校验装置?电能表误差校验在确保电压、电流通道接线正确，脉冲采集接线正确的情况下，在“综合界面-校表设置”界面单击“误差测试”触摸按键，进入“综合界面-误差测试”界面，如图2.6.1-1所示，开始对被校电能表进行误差校验。开始检验后，设定的圈数将会递减，减至0的时候，会计算电能误差，并且重新恢复设定的圈数，重新进行圈数递减。一直到再次减至0，重新计算电能误差。图2.6.1-1 综合测试-误差测试界面?保存校验结果当被校验电能表的误差稳定，并确认正确的反应了被校表的实际情况，需要保存测试数据时，单击界面的“保存数据”触摸按键，进行数据保存。保存的数据主要有该电能表的校表参数、当前电压、电流、功率等电测参数，向量图及接线判别结果、5次电能表误差、当前六路谐波、当前时间等数据。每条记录是以电表编号为基准的，所以为了防止记录的覆盖，保存不同的记录，请修改电能表编号。?拆除测试线、关闭工作电源当采用市电供电时，先拆除电压、电流、脉冲等测试线。然后关闭电源，拆除电源线。如果采用测试电网的电压通道供电，则先关闭电源开关，在拆除电压、电流、脉冲等测试线。

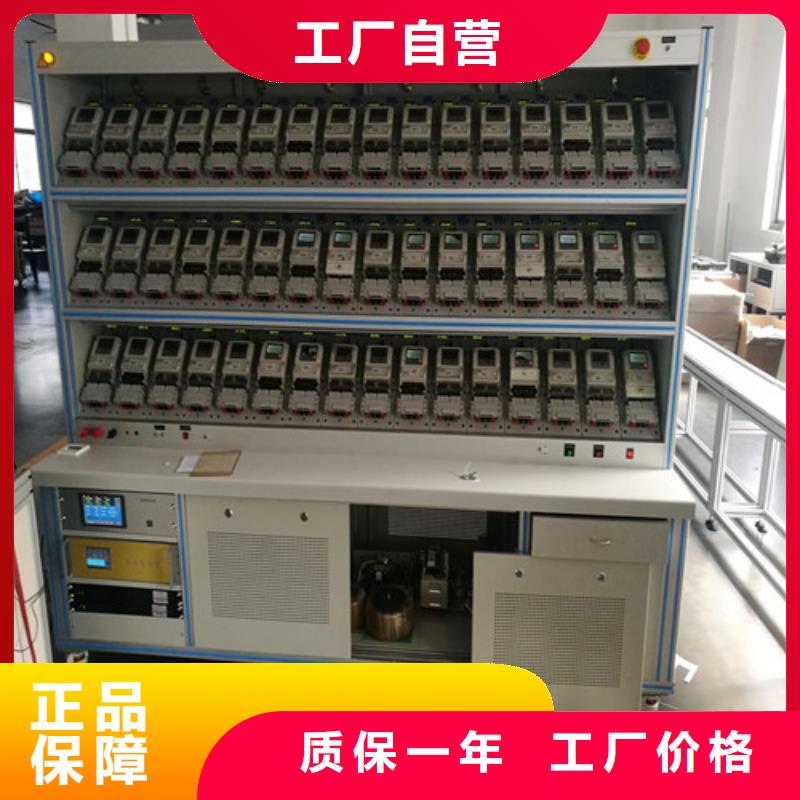

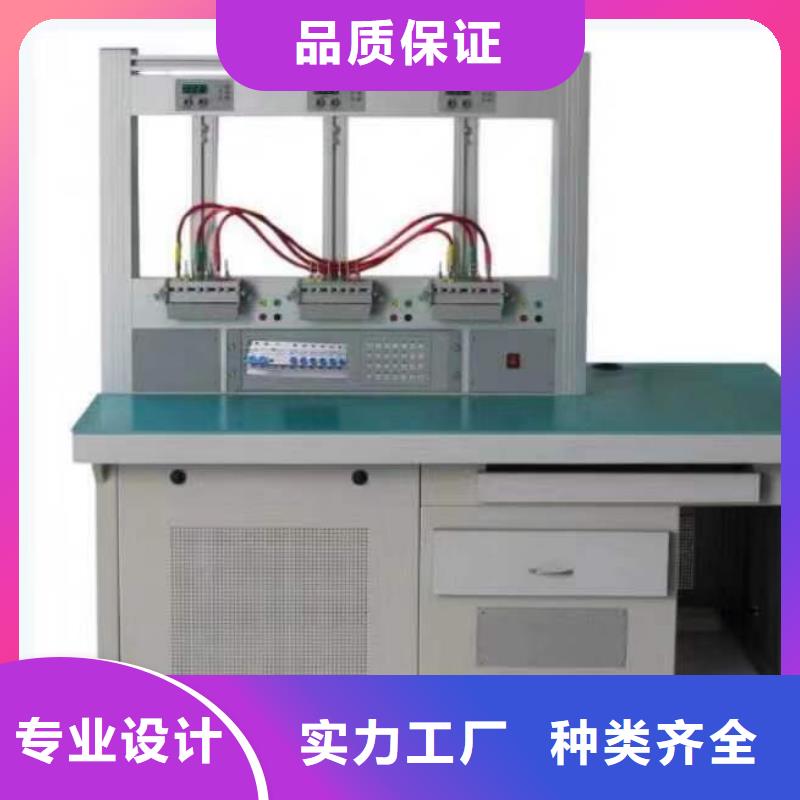

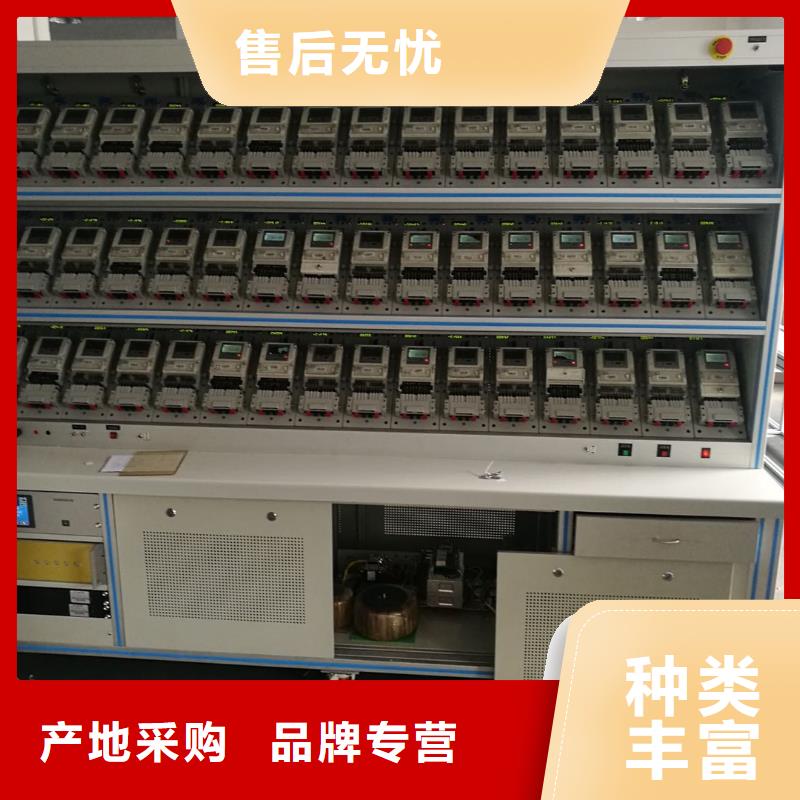

三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。
专业的 高压开关特性测试仪校准装置制造水平满足客户“质量、品质、性能”的追求，让每一个天正华意电气设备(滨州市分公司)制造的 高压开关特性测试仪校准装置都成为凝结匠心的上乘之作。

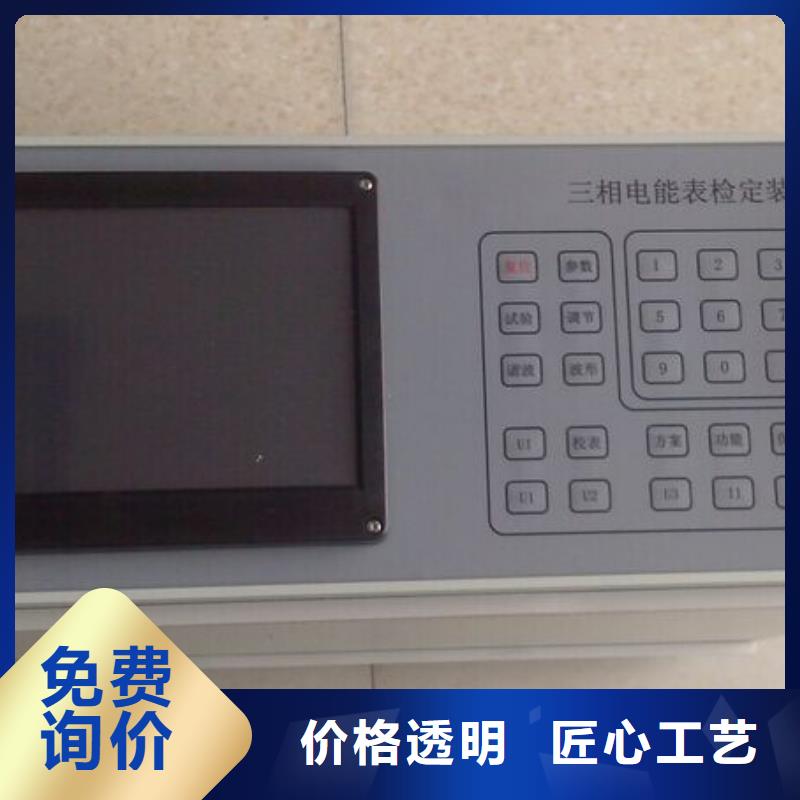

三相电能表校验装置主表常数 — 指被测主表的标准电能脉冲常数；输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。副表常数 — 指被测副表的标准电能脉冲常数；输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。主表圈数 — 设置主表的校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。副表圈数 — 设置副表的校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。

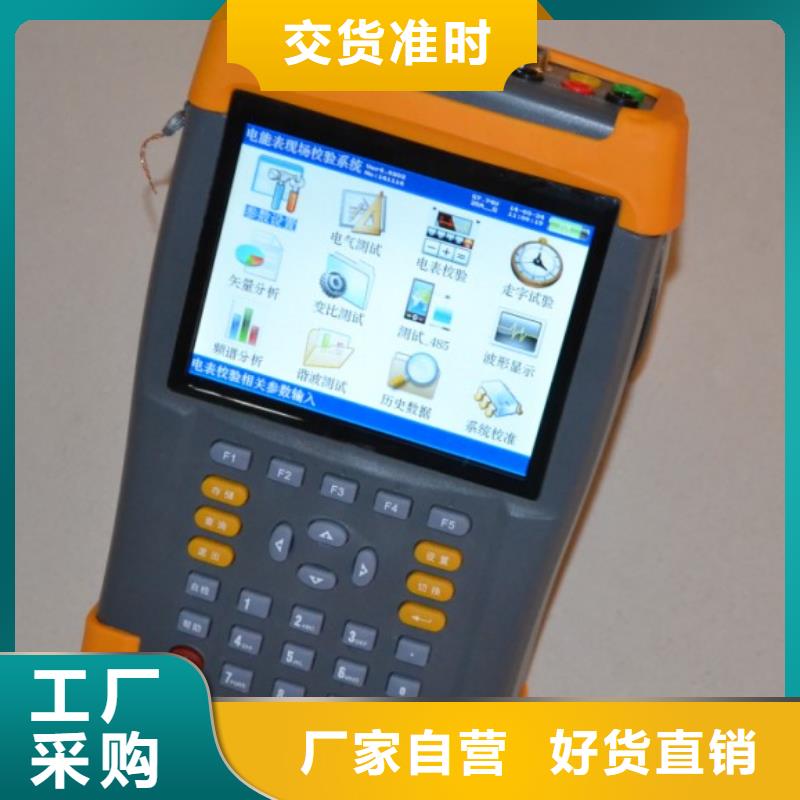

三相电能表校验装置 功能特点1仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。5、电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。6、可校验电压表、电流表、功率表、相位表等指示仪表以及单相的1A、5A的各种有功和无功电能表。7、可采用光电、手动、脉冲等方式进行电能表校验。8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、电网谐波。9、可显示单相电压、电流波形。10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。11、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价12、可选配条码扫描器，对电表的条码进行自动录入。13、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。14、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。15、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好16、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
今年在山东省滨州市购买三相交直流指示仪表校验装置有了新选择，天正华意电气设备(滨州市分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的三相交直流指示仪表校验装置产品。如需购买或咨询,请随时联系我们,联系人:杨经理-【18762195566】,地址:平度市平安路2号。
