热保护器性能寿命测试装置现货直供

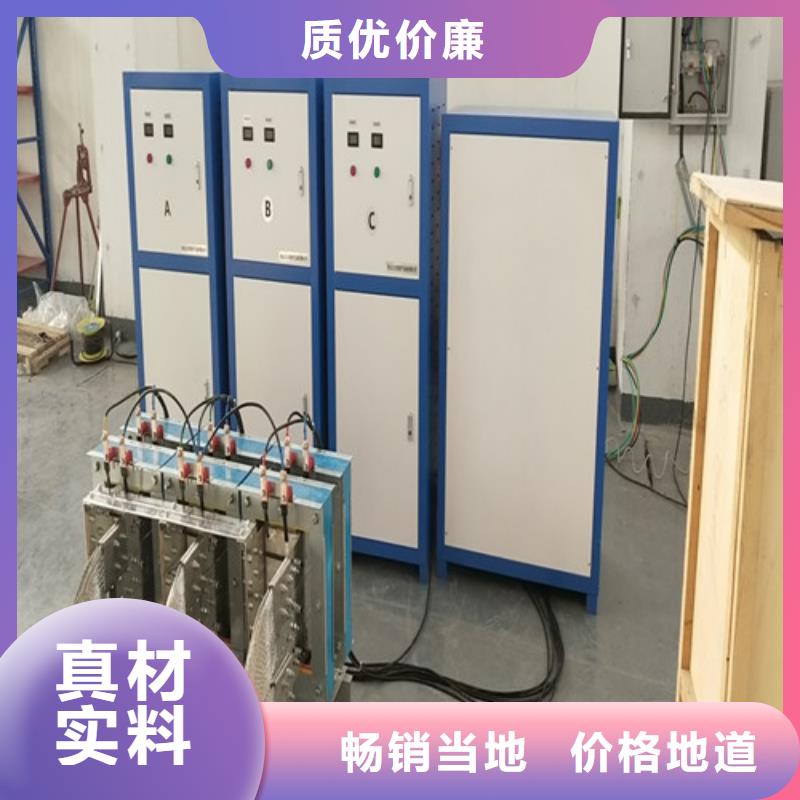

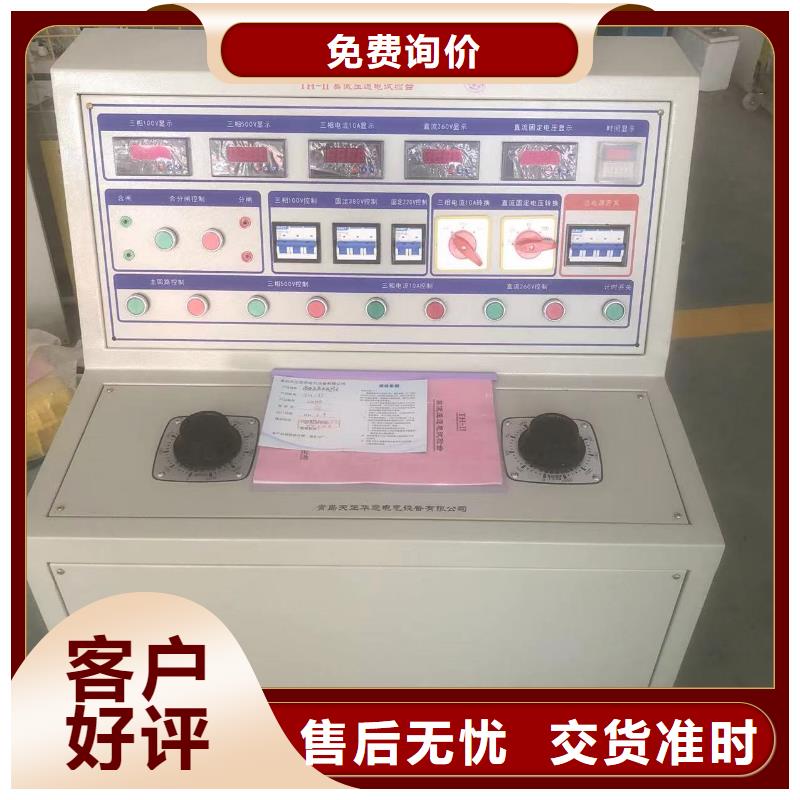

靖江大电流发生器用电设备都有保护装置，常用的有电动机保护器装置、电流继电器、热继电器、断路器。保护电器长期运行某些参数因热变形、锈蚀、松动长时间过载等原因，会偏离原有整定值，严重的还有失灵，不动作的情况。这就失去了保护装置应有的保护作用。为了解决上述问题，青岛天正华意电气设备有限公司研制生产了系列整定校验仪器产品大电流发生器4000A-单三相数显式多功能全自动大电流发生器，以适应发电厂、化工、冶金、煤炭等不同行业、试验室、车间现场流动使用等不同的测试领域和测试环境中的使用，满足广大用户不同需要。青岛天正华意电气设备有限公司研制的TH-系列数显式全自动大电流发生器在设计上采用了先进的控制技术，从而使该仪器在使用时操作简单方便。仪器具有性能可靠稳定、读数直观快捷、测试数据的准确性、操作简单、使用方便等特点。用户只需接上试验电缆即可直接进行校验工作，无需再另配电压电流调节器、监视电流电压表、电流电压变换器及复杂接线。二、主要技术指标1 电源输入：AC 380/220V 50Hz 三相四线额定功率：3×20KVA仪表等级：0.5级输出电流： A相：0-4000A B相：0-4000A C相：0-4000A2.可3相同时平衡的输出0—4000A交流大电流；也可3相分相输出0—4000A交流大电流（即单相输出电流），各电流均可平滑平稳连续可调，精度0.5级；输出电流是标准正弦波，优于电力系统要求指标标准，纹波系数小于0.3％。3. 输出开口电压：5V.4.电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。5.电流波形失真 THD 1％ 设计标准远远高于国标＞.6.曲线实时显示7.绝缘阻抗 20兆欧8.绝缘耐压 1800/AC 1MIN9.可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。

<靖江>天正华意电气设备有限公司

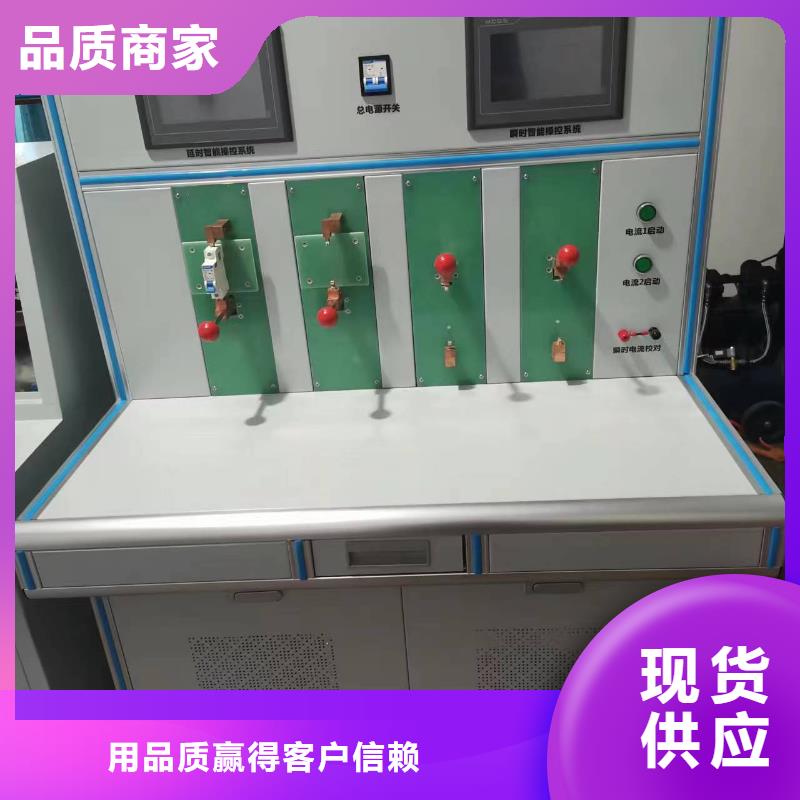

靖江大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

热保护器性能寿命测试装置现货直供

靖江大电流发生器PLC和触摸屏的通信：计算机与计算机或计算机与终端之间的数据传送可以采用串行通信和并行通信2种方式。S7-300系列PLC的通信分3种工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系统采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模拟量的采集及发送在模拟量输入及其转换成实际值的过程中（以温度为例），温度传感器采集到的模拟信号通过PLC模拟量输入模块变成数字信号传到PLC 的存储器， 再根据传感器的量程等实际情况把数字信号换算成实际的温度值（模拟量比例换算是指由于A /D、D /A 转换之间的对应关系， S7-200 CPU内部用数值表示外部的模拟量信号， 两者之间有一定的数学关系， 即模拟量/数值量的换算关系）。系统从模拟量模块中地址为AIW10的通道输入模拟量。为了增强输入模拟量的稳定性， 模拟量采集程序采用求多次采样值的平均值方法； 而为了减少CPU 的扫描时间， 程序中的除法采用移位除法（用采样次数的2的次方表示， 如128次为2的8次方）。3.1.3.2.3.2触摸屏的触控功能当触摸屏上的按钮被按下时， 触摸屏会给PLC发送按钮位置坐标（触摸屏中表示位置坐标的数据块为"AA 73按钮的坐标CC 33 C3 3C"）， PLC收到数据后判断按钮的位置坐标是否正确，如果正确，则执行显示曲线、显示实时参数、控制执行机构等指令。3.1.3.2.3.3通信的相关程序PLC 的编程方法因程序设计人员的思维习惯不同而有很大差异， 常用的编程方法有梯形图编程和语句表编程2种。梯形图接近继电器控制的表达形式， 语句表则类似于计算机汇编语言， 这2种编程方式均实时反映出继电器控制的思想。

靖江大电流发生器.说明：表内的技术参数为单相大电流发生器的参数，如果需要的是相同型号的三相大电流发生器，则输出容量都要相应的×3，电源电压为380V、输入电源相数为三相四线。四、试验接线图1整体式接线图图1 接线示意图2．分体式接线图图2 接线示意图五、面板功能说明图3打印机打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮按印试验结果RS232RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。指示灯： 由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。操作提示： 有一些简短的提示语句和安装接线图。键盘 由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。电源开关： 工作电源，带通电指示灯。六、操作步骤说明（1）开机使用开机处于“欢迎界面”如图4：图4 欢迎界面根据键盘的示图5，按上↑、下↓、左←，右→可以切换“自动升流试验”、“手动升流试验”或“冲击速断试验”图5 键盘界面选中试验方式后，按确定可以进入主界面，如图6:图6 主界面动态显示区：一直处于采集信号，显示输出电流。结果显示区：用来显示试验结果数据，显示计时时针、平均输出电流或输出电流、耐流时间或冲击时间等。设置数据区：设置试验中需要的参数数据目标电流为在自动升流方式下的升流目标值耐流时间为耐流的时间长度，不同试验启动计时方式不一样。电流上限为输出电流有效值的上限，输出电流超过电流上限将自动切断输出并自动回零。信息显示区：显示试验过程中的试验状态和提示信息。试验操作区：选择设置、试验、回零命令。

<靖江>天正华意电气设备有限公司
<靖江>天正华意电气设备有限公司 热保护器性能寿命测试装置现货直供

靖江大电流发生器软件功能说明：2.4.1试验过程的管理2.4.1.1软件界面说明?中文界面?试验软件界面设有权限，试验员无法进入其它应用软件界面?界面友好，操作简单方便、步骤清晰简洁?具有相关提示区域（操作指引、错误提示等）?具有相关曲线显示区域?具有当前操作员姓名、时间、被试设备型号及编号等实时信息显示区域2.4.1.2软件功能说明?具备登录权限控制功能， ?具备被试品参数、试验参数录入功能（须具备相应权限）?具备系统设置、硬件比例设置功能（须具备相应权限）?具备试验过程记录功能?具备操作提示功能?具备试验过程自动控制功能?具备试验结果自动计算功能?具备试验数据自动记录功能?具备试验报告自动生成与打印功能（备选）?具备本机数据库功能?具备历史试验记录查询功能?具备数据库接口功能，可连接服务器数据库2.4.2系统自诊断功能系统具有自检测功能和保护功能，能对系统的高、低压交流、直流开关量、模拟量和各热工量进行监视并与系统连锁、报警；系统的过压、欠压、过流保护等，严重故障或故障影响到试验正常进行、可能引起系统故障扩大或影响设备时自动停机，切断上级电网，并有声光报警；系统还能在故障时记录故障信息，进行自诊断，提示故障位置等功能。2.5主要技术指标型号TH-7000A输出电流交流单相7000A 3组电路方式 电动柱式调压器或感应调压器交流输入 相线 3Φ4W ＋G电压 380V±10％，50Hz±2％三相四线输入电流 552.6A输出相线1Φ2W ＋G开路电压0-10V自动转换电流AC 0-7000A连续可调稳流精度输出电流≤±0.5％输出端子接线端子保护电子电路快速侦测过电压、过电流、过高温自动跳脱保护及告警装置 非测试状态电压为零，电流为零显示及设定电压表显数字电压表 解析度0.1V电流表显示 数字电流表 解析度1A调节设定电流（高精电位器调节）系统整机效率90％耐压绝缘阻抗AC 1800V 1分钟，20兆欧冷却装置自然风冷噪音﹤60dB（机器前方1mm）互感器精度 0.2S级防护等级 IP20工作环境 温度 -10℃-50℃湿度 0-90％（非凝结状态）海拔高度 1500m以下

<靖江>天正华意电气设备有限公司 热保护器性能寿命测试装置现货直供

靖江大电流发生器主要功能特点：1）内置高配置工控机，采用可编程控制器西门子S720PLC作为中心处理器，对交流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机17英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。

<靖江>天正华意电气设备有限公司 热保护器性能寿命测试装置现货直供

靖江大电流发生器 电动柱式调压器简介引进丹麦专有技术、专有设备生产的柱式调压器，采用原装进口碳轮电刷在圆柱式线圈的磨光轨道上滚动，平滑无级的调节输出电压，构成柱式调压器。特殊设计的柱式调压器及补偿变压器与无触点控制器闭环组成柱式稳压器。性能指标达到德国VDE552标准。该类产品波形不失真，反应时间快，电刷无火花、耐磨损、使用寿命10年以上，稳压精度±1-5％可调，使用于感性、阻性、容性各种负荷，效率98.5％以上。具有户内、户外、干式自冷、油浸自冷多种型式。可提供无人值守，电梯专用等特种稳压器。输入电压波动范围±15％，±20％二种。。?柱式调压器具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。?????优势特征：?节能低噪：采用优质冷轧硅钢片叠装；全斜接缝；采用特殊处理工艺，有效降低了运行时的震动和噪声；以及计算机优化设计等新材料、新工艺、新技术的引入，使的变压器更加节能、更加宁静。?高可靠性：提高产品质量和可靠性，将是我们不懈的追求。在质保体系及可靠性工程方面进行大量的基础研究，积极进行可靠性认证，进一步提高升压变压器的可靠性和使用寿命。?环保特性：具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和性。?全自动温升专用三相大电流发生系统调压部分主体采用调压器（3台）3.2.2 电动柱式调压器技术参数：额定容量：100kVA 相数：单相系统进线380V，三相四线制。输出电压范围：0—430V或 0—250V（无极、平滑、连续调节）调压方式：电动运行方式：长期运行输出电压波形畸变率：＜3 ％（全量程）。空载输出电压小值：不大于额定值的1％输出电压不对称度：≤1％

<靖江>天正华意电气设备有限公司

靖江大电流发生器 浸渍材料变压器绕制好后，还要过 一道工序，就是浸渍绝缘漆，它能增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，可采用甲酚清漆作为浸渍材料。升流部分相关特性特点：变压器的品质好坏对声音的影响很大，因为变压器的传输能量与铁芯、线圈密切关联，其传递速率对声音的影响起决定性作用。像EI型变压器，人们通常觉得它的中频比较厚，高频则比较纤细，为什么呢?因为它的传输速度相对比较慢。而环型呢?低频比较猛，中高频则又稍弱一点，为什么?因为它传输速度比较快，但是如果通过有效的结构改变，你就可以把环型和EI型都做得非常完美，所以关键还是要看你怎么做。矽钢片含硅量的大小对变压器的质量影响不是很大，而有取向和无取向则和铁芯的型号有关系。其次，即使是同样型号的铁芯如果你工艺处理不好，那品质差别也是很大的，其差别有时甚至高达百分之四五十。好的铁芯而同样的材料其热处理和线卷绕制工艺十分关键，良好的热处理只需很小的10mA激磁电流就能达到15000高斯，而不好的热处理则可能要50mA的激磁电流才能达到相应的15000高斯，这二者之间的悬殊差别是很大的。从专业的角度来判断铁芯的好与不好，主要是通过激磁电流、铁损耗、饱和参数几项指标来进行综合性评价。由于硅钢在交变磁场中的损耗很小，所以变压器主要都是采用硅钢片来作磁性材料。硅钢片可分为热轧和冷轧两类，冷轧硅钢带由于具有较高的导磁系数和较低的损耗，因此用来制作变压器具有体积小、重量轻、效率高的优势。热轧硅钢带的性能则略逊色于冷轧硅钢带。变压器的漏电感是由未穿过初、次级线圈的磁通产生的，这些磁通穿过空气而自成闭合磁路。增强变压器变压器初、次级间的耦合密度可以减小漏感。

<靖江>天正华意电气设备有限公司
热保护器性能寿命测试装置现货直供

靖江大电流发生器 当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，好像p一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁芯发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η＝输出功率/输入功率。升流器相关材料铁芯材料变压器使用的铁芯材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，绕制变压器通常用的材料漆包线，纱包线，丝包线，常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下用QZ型号的高强度的聚脂漆包线。绝缘材料在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。
