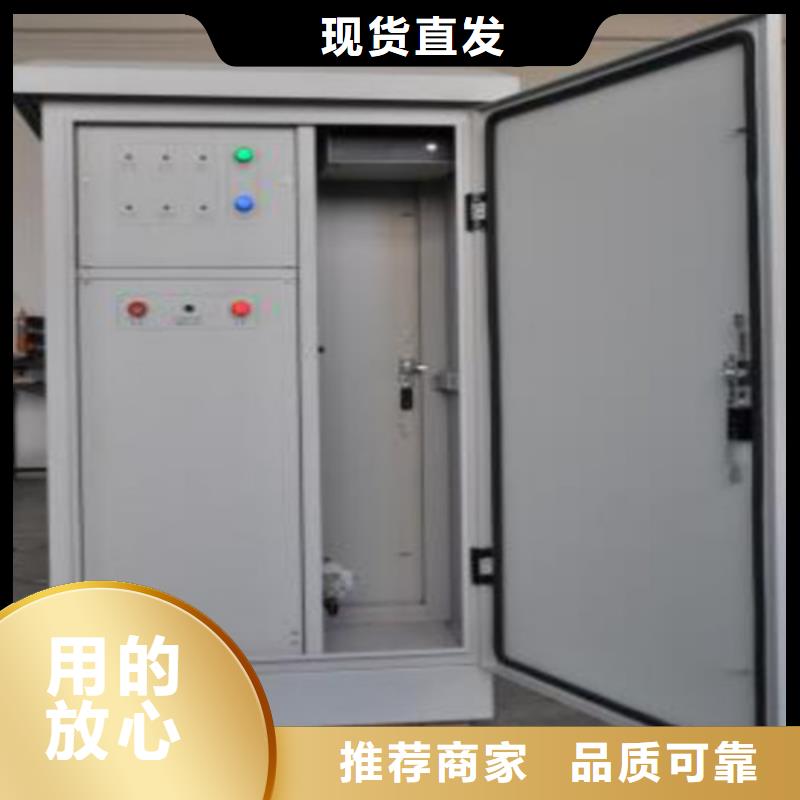

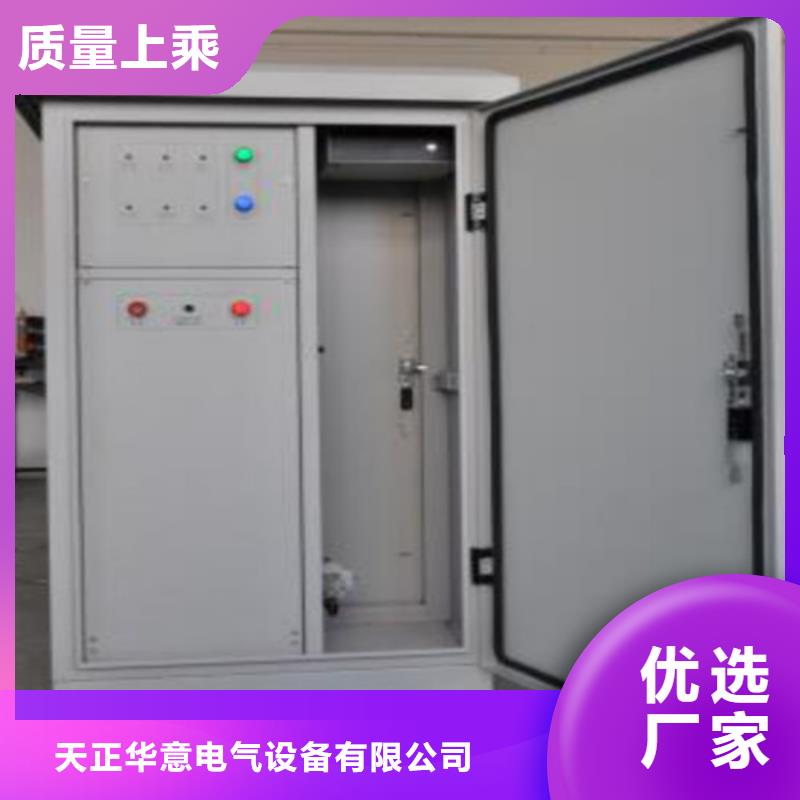

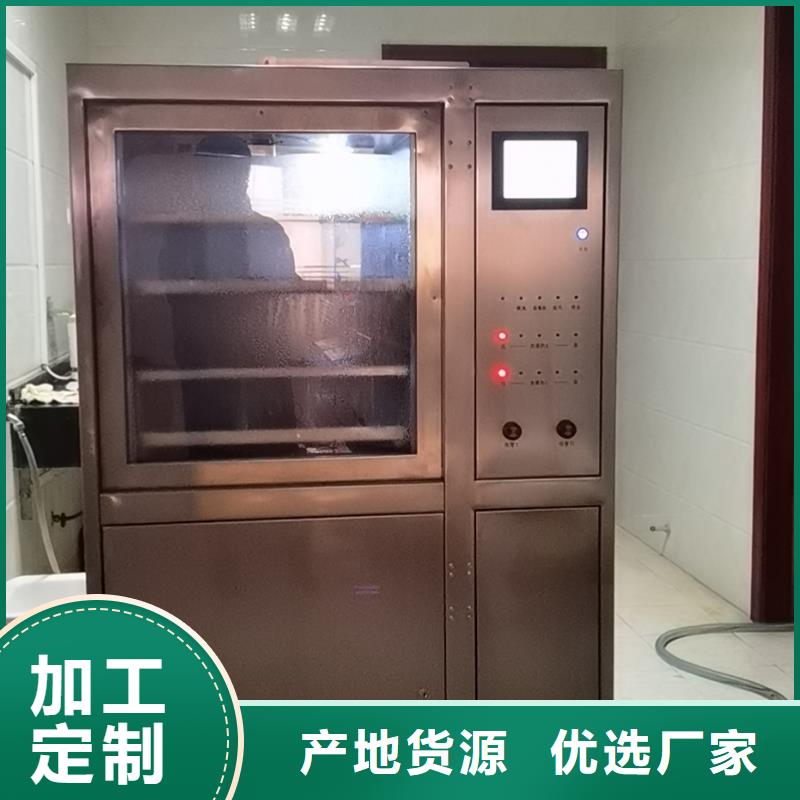

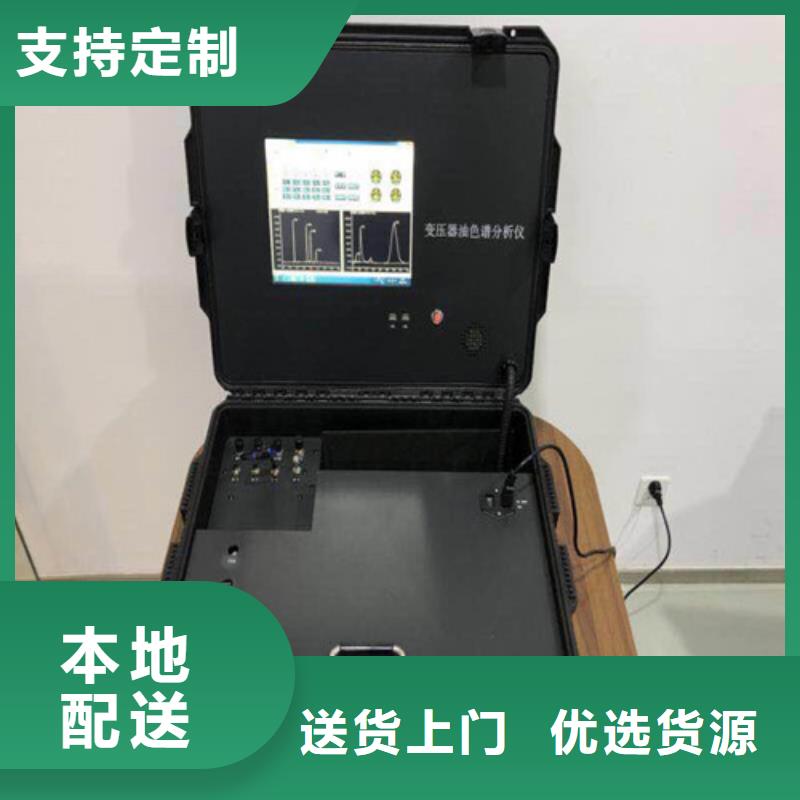

变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

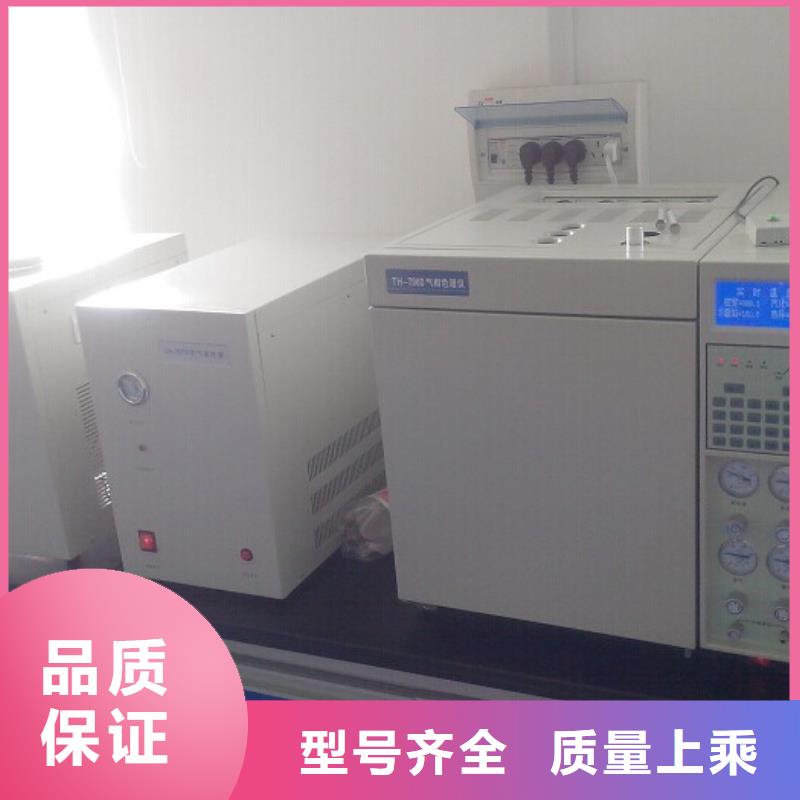

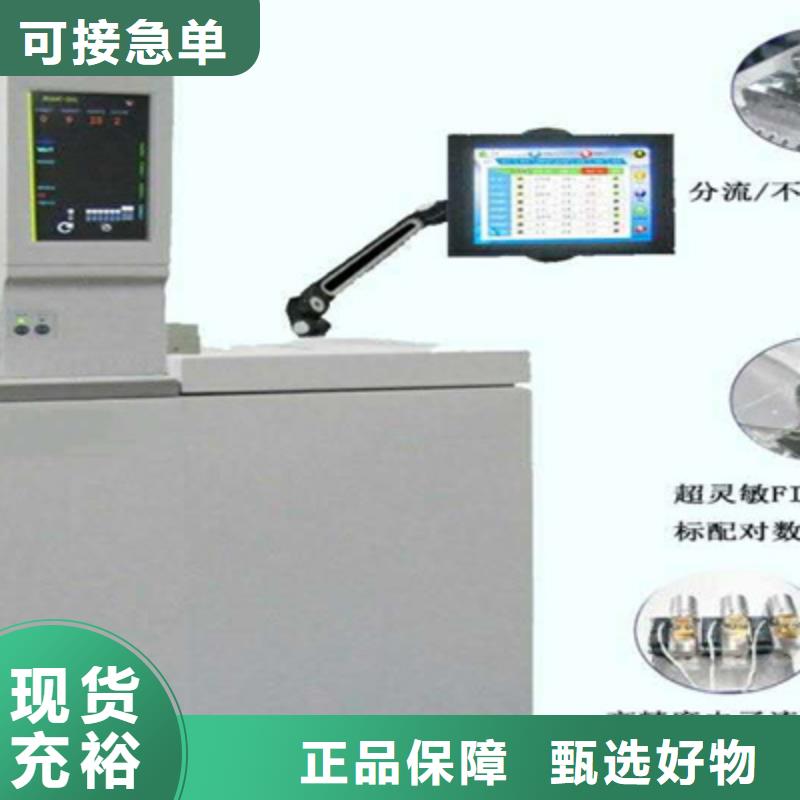

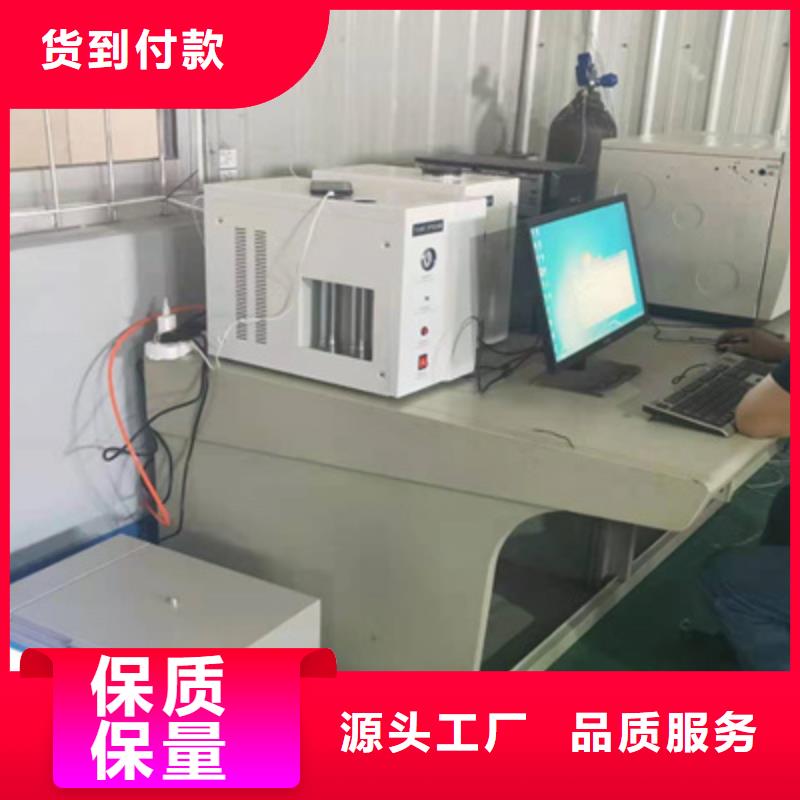

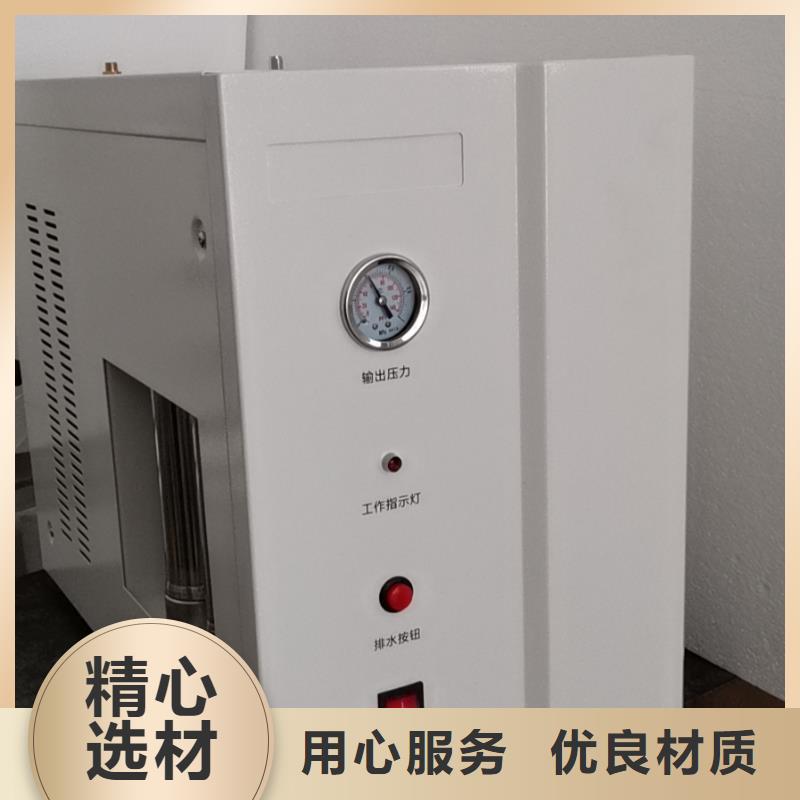

变压器油色谱在线监测系统气路系统试漏仪器内部气路出厂前均进行了严密性能检验，仪器系统内部一般不会产生漏气现象，漏气一般常发生在色谱柱的接口或进样垫（由于进样次数多了以后针孔扩大降低了密封性能，应及时适当旋紧或更换。）或外接气路连接处等位置。FID检测器的氢气、空气两路气体到检测器后的阻力很小，即使有一点的微漏，对仪器一般不会产生大的影响。所以无特殊情况不要拆卸气路、检测器部分，仪器启动只要保证机外气路部分不漏气，就可以进行下一步调试。当仪器出现故障或不能正常工作，要求拆卸检测器、气路部件时，应请有一定操作经验的人员进行维护，维护仪器首先要保证清洁，特别对一些重点部件，如陶瓷件、喷嘴等部位请不要用手直接触摸，应戴上干净的细纱手套以防污染部件，保持仪器的稳定性能。仪器系统检漏一般分两步进行。通气后首先要检查气源出口至净化器选配入口处气路部分（减压阀及接头包括气路引线部分）。第二步检查仪器气路系统至净化器出口，仪器气路系统的密封性能。钢瓶至净化器入口处的检漏程序；气源接通后，由减压阀给定压力0.5MPa，关闭净化器面板上相对应的关闭阀；关闭减压阀，并观察减压阀上的低压压力指示，记录10分钟的压力变化值。若压力明显下降，则说明系统有漏气现象，此时必须进行检漏试验。气路系统检漏可以用检漏液进行，（若一时没有检漏液可以用白猫牌洗涤剂和水溶液代替，配制的方法是：在温水中加入一定剂量的洗涤剂，搅拌时能够起泡就可以了）。在系统保持一定压力的状态下，将检漏液少量的涂在有可能产生漏气点。检漏过程中要尽量少的使用检漏液，而且检漏后，应及时将检漏液擦干净，以防止压力降低后，检漏液污染气路系统。

变压器油色谱在线监测系统光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台12、按独立项目配置N表示该项目安装现场数据采集器的台数。序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台N2循环油管紫铜管外径6mm米N＊303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个N＊24球阀不锈钢外径6mm，通径4mm个N5不锈钢减压器15-2.5kg/cm2个N6载气管不锈钢管外径3mm，通径2mm米N＊0.57载气纯净空气15L/瓶瓶N＊28网线屏蔽线箱N9系统软件光盘套N10产品使用手册本N11检验报告单份N12保修凭证份N非标配置1微水检测芬兰维萨拉TMM162套N非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。3光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台15.2安装要求1、基本安装要求 1）、通常情况下，采用异口方式实现变压器油从变压器本体至现场主机的闭路循环。
