热继电器测试仪-【蓄电池测试仪】种类多质量好由天正华意为您
更新时间:2025-05-29 03:10:31
Tags: 热继电器测试仪

我们精心制作的热继电器测试仪产品视频已经准备就绪,探寻热继电器测试仪产品背后的故事,视频带你走进精彩世界!
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 青岛 |
产品重量 | 6 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气 |
质量认证 | 9000 |
产品功率 | 9 |
工作温度 | 45 |

热继电器测试仪:多年行业经验,口碑好,行业良好的口碑企业,【天正华意电气设备(钦州市分公司)tianzh3611-75】值得选择,欢迎来电咨询, 联系人:杨经理,地址:平度市平安路2号。

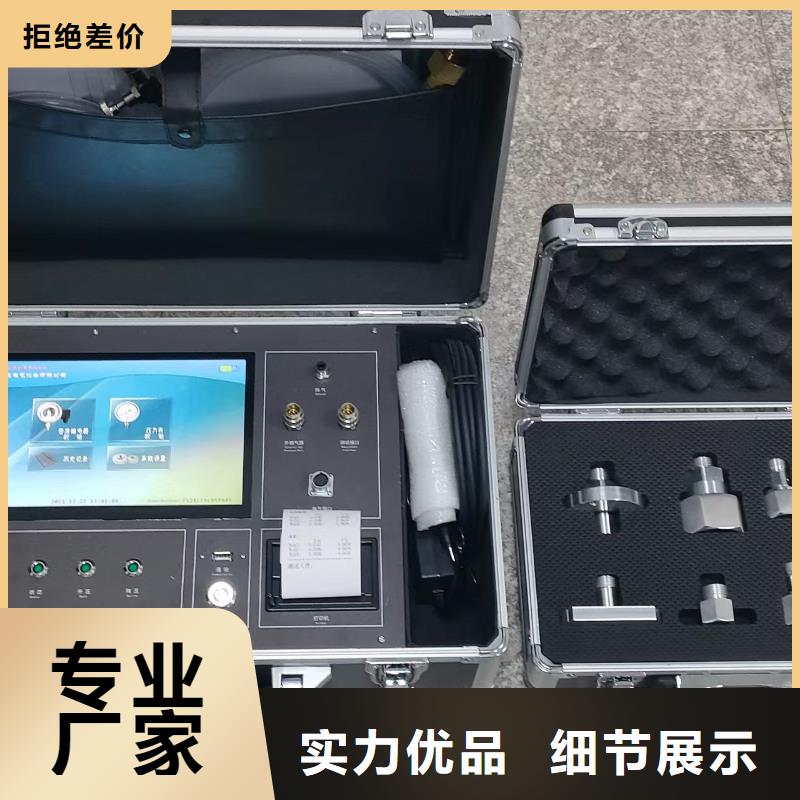

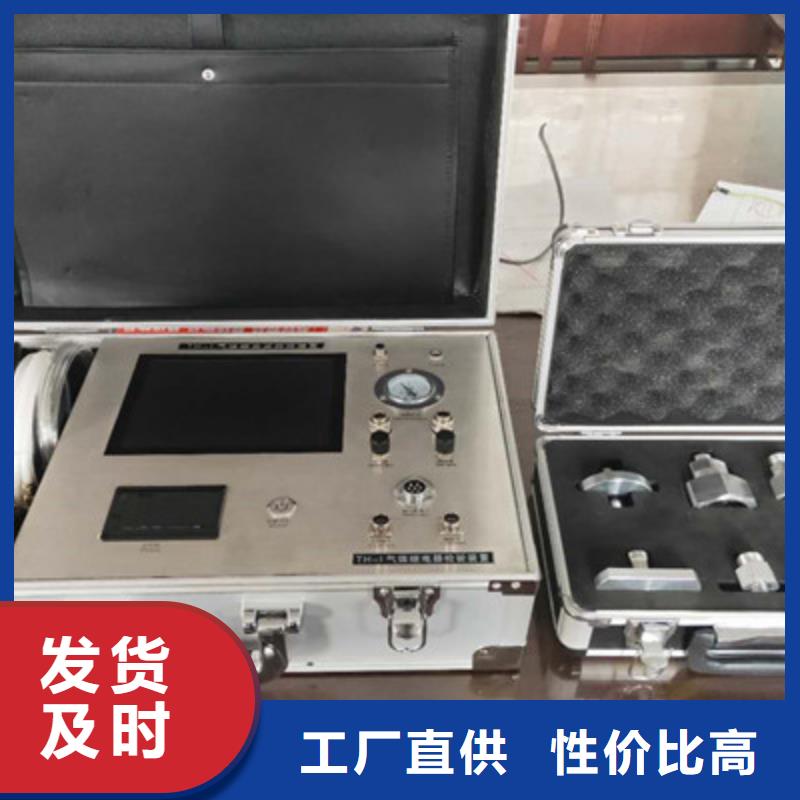

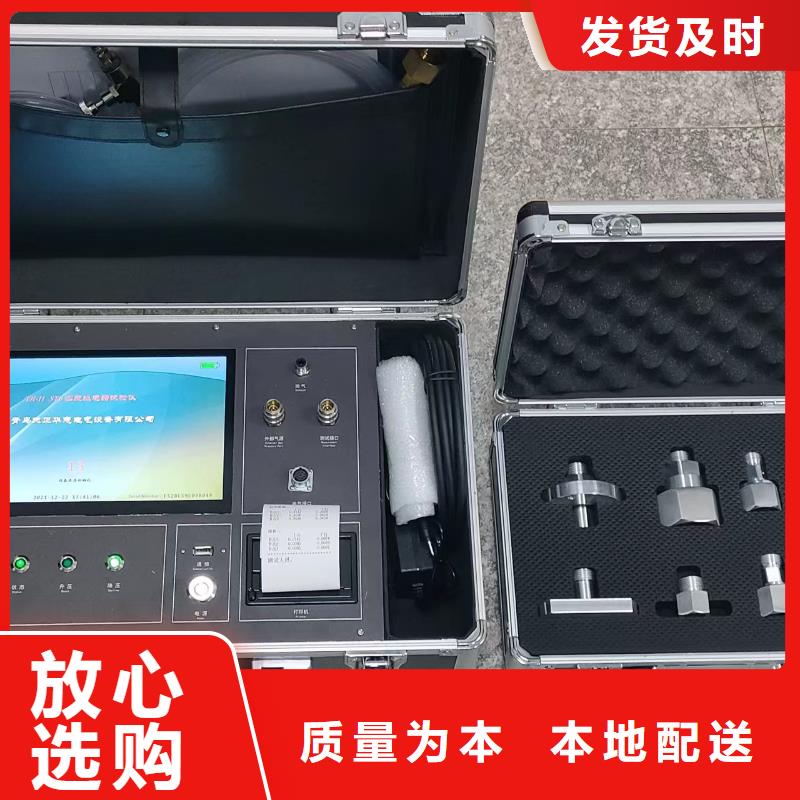

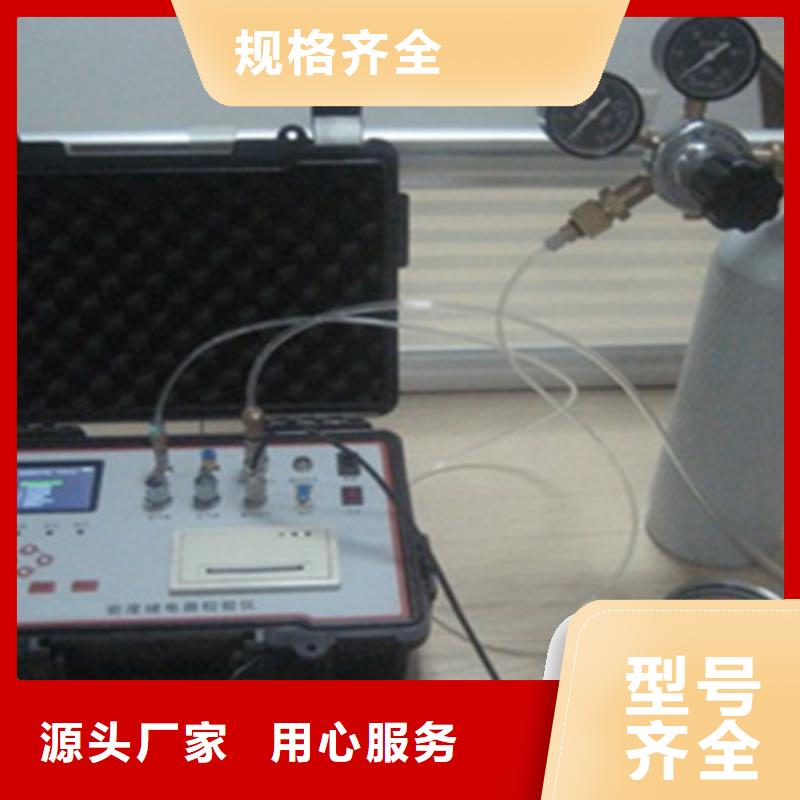

热继电器测试仪使 用 方 法 一:现场前准备工作:检查试验用气罐有无试验用气源(氮气或SF6气体),如无试验用气源无或气压不足(气压不能小于0.8MPa)需做好充气工作(建议用户到专业充气点充好气源,且气压不能大于2.0MPa),如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气,如下图(图1)所示:图(一)二:现场准备工作:1.. 到现场后断开与密度继电器相连的电源,以免损坏校验仪,同时拆下与密度继电器相连管头,接上相应的测量接头(与共用接头连接好,共用接头尾端有活插头方便测量管连接),测量接头及共用接头示意图(图2):图(二)2.根据测试目标,把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时(单报警、单闭锁1或者单闭锁2三者其中之一)应只接相应的测试信号,并在操作界面上选择“单信号”,系统会自动识别;3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接(如图3所示)5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接(如图4所示),使用配备的放气管与仪器面板上的放气口相连接,另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图(三)测量管图(四)进气管6.如果需要执行的是压力表校验操作,则需要将待校验的压力表与仪器面板上的测量口相连接;如果需要执行的是系统压力值修正操作,则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

热继电器测试仪保修条件本测试仪自发货之日起十二个月,用户若在严格遵守本公司规定的使用、运输、保管的条件下,发现问题本公司给予免费维修,终生维护。 SF6电气产品已广泛应用在电力部门、工矿企业,促进了电力行业的快速发展。如何保证SF6电气产品的可靠运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一,它用来检测SF6电气设备本体中SF6气体密度的变化,它的性能好坏直接影响到SF6电气设备的可靠运行。安装于现场的SF6气体密度继电器因不经常动作,经过一段时期后常出现动作不灵活或触点接触不良的现象,有的还会出现温度补偿性能变差,当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL/T596—1996《电力设备性试验规程》。该试验规程规定:各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看,对现场的SF6气体密度继电器进行定期校验是防患于未然,保障电力设备可靠运行的必要手段之一。SF6气体密度继电器校验仪(以下简称校验仪),是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器,能对各种SF6气体密度继电器进行性能校验,以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统,为SF6电气产品的生产、运行、预试和维护提供方便。在密封容器中,一定温度下的SF6气体压力可代表SF6气体密度。

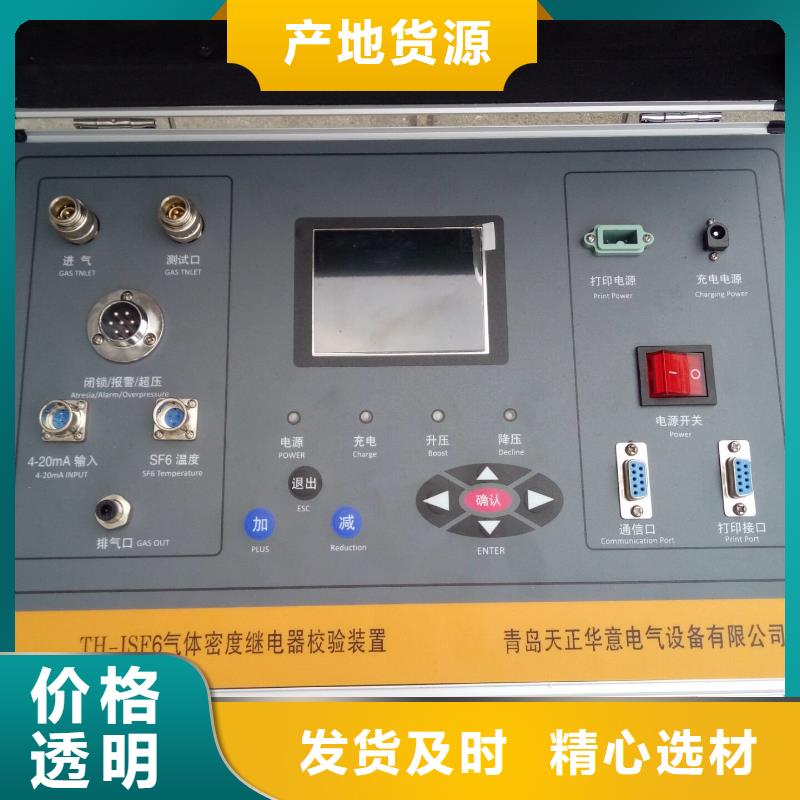

热继电器测试仪系统显示主界面如下图1:智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整**年**月**日图1此时光标选定了“密度继电器校验”选项,按“飞梭确定键”进入密度继电器校验程序,如图2所示界面。密度继电器校验设定阀值压力:0.100(MPa) 确定选择触点模式:常开确定退出图2这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值(“阀值压力”是指测试密度继电器时由进气到放气的切换压力值)。按“飞梭确定键”,数值菜单反显后旋转飞梭可以使数值增减,达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮,再按“飞梭确定键”即可进入“选择触点模式”菜单如图3所示。密度继电器校验设定阀值压力:0.100(MPa)选择触点模式:常开 确定确定退出图3进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式,有“常开”和“常闭”两个选项。注意:触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项,按“飞梭确定键”进入下一级菜单,如图4所示。
