SOE测试仪,【天正华意电气设备有限公司(淮安分公司)tianzh3611-75】始终坚持以客户为中心,提供齐全的产品系列和服务体验。我们的SOE测试仪产品以性价比高、耐用可靠而广受客户信赖和好评。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

SOE测试仪矢量显示界面UA0无谐波 开环电能校验方法: 按【→】键光标进入编辑状态，此时按面板上数字键置数，按【→】键光标进入下一个编辑框,当参数全部设置好后按【Enter】确认并开始校验。有功电能校验和无功电能校验切换方法:按【→】至有功电能处按【Enter】建切换有功或无功按【→】至常数设置常数【Enter】确定按【→】至圈数设置圈数　【Enter】确定按【→】至停止校验按【Enter】开始校验，常数设置范围设置范围（ 脚 : 地 (黑色)有源电能表接线方法无源电能表接线方法7.7参数校准界面此界面为仪器的参数校准，为了保证仪器精度此界面不对用户开放。八、附近遥信盒8.1 开关量输出公用公共端、附近可独立设置断开或闭合的开出量32对各开出量端点自身并不带压，需外接开出电压，外接电压支持范围DC0V～400V各开出量输出不同步时间误差：≤0.1ms 可编程脉冲输出：频率0～500Hz可调，脉宽1ms～65534ms可调8.2开关量输入公用公共端、附近开入量16对，隔离电压500V 兼容空接点和有源接点（DC24V～250V）输入，自动识别有源接点输入极性 承受输入电压为DC400V 开入量动作时间测量误差：≤0.1ms8.3 GPS时钟同步模块授时从右至左排列1、附近2、附近3、附近4、附近51.B码A端；2.B码B端；3.空；4.PPS输出；5.地PPM、附近PPS[] 信号类型：TTL（信号电平：＋5V）8.4 IRIG-B码时钟授时输出信号编码规范：IEEE C37.118-2005、附近IRIG STANDARD 200-04 信号类型： RS-485、附近RS-232、附近TTL（信号电平：＋5V）

SOE测试仪综合测试的信号输入输出端子排列在面板上方，包括: 1 路模拟量输入（AI 0-5V ）（输入 4-20mA 信号时需外接 250 欧姆标准电阻） 1 路模拟量输出(AO 4-20mA)1 路开关量输出(DO 无极性接点，负载能力：DC300V/100mA)1 路开关量输入(DI 干接点型)综合测试选项界面1、当地DCS 工作站画面刷新时间测试操作界面测试接线图2、当地开关量保护回路动作延迟时间测试操作界面测试接线3、当地模拟量保护回路动作延迟时间测试操作界面测试接线图4、当地模拟量变化曲线显示可用于观察常规模拟量信号的变化曲线。AI 接口输入为 0-5VDC，高于 5V 的信号应外接分压电阻。输入为 4-mA 电流信号时要在AI＋和AI-之间并联 250 欧姆的标准电阻，将电流信号转换为 1-5V 的电压信号

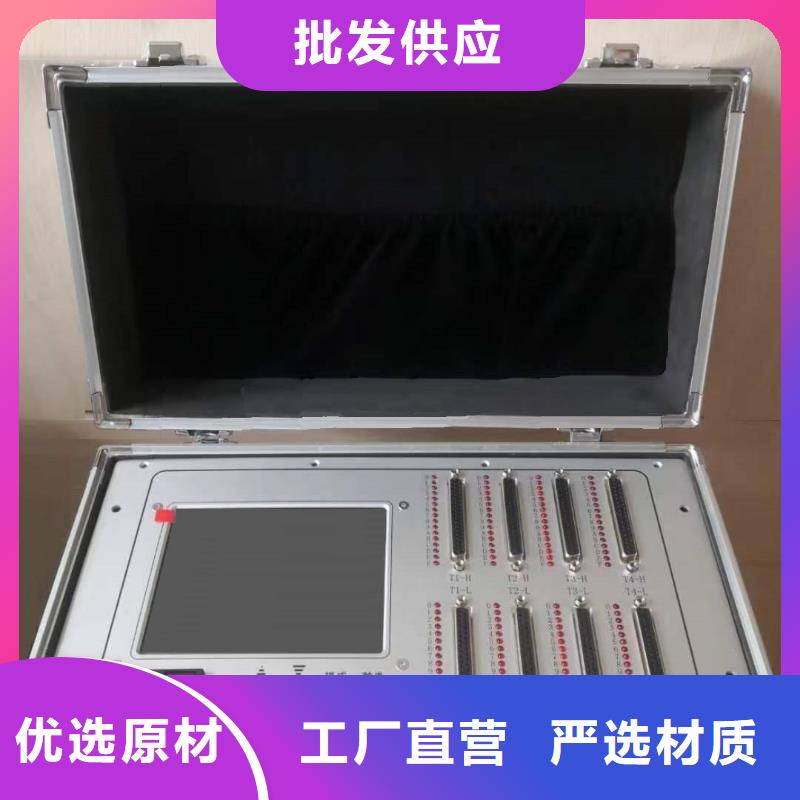

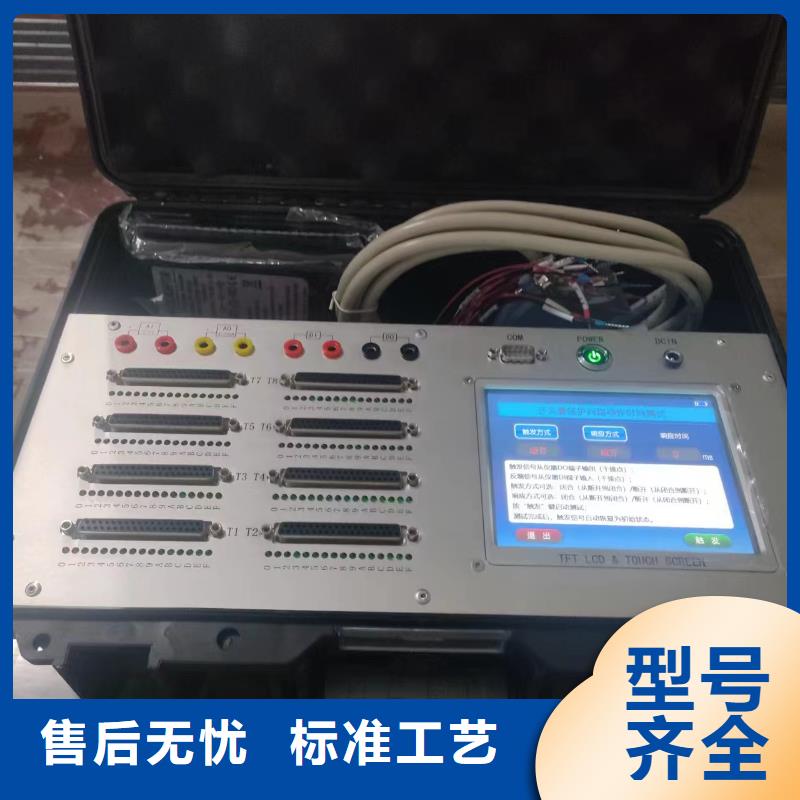

SOE测试仪《便携式SOE分辨力测试仪》 （SOE测试仪）TH-32AD说明书青岛天正华意电气设备有限公司一、附近TH-32AD《便携式SOE分辨力测试仪》技术条件1-1、附近电气参数输出通道数：32接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、附近组群触发、附近脉冲触发、附近单组逆序触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态1-2、附近设备成套性1-2-1、附近《便携式SOE分辨力测试仪》主机1-2-2、附近DB37转接专用测试电缆线1-2-3、附近AC电源线二、附近使用说明2-1、附近系统连接2-1-1、附近TH-32AD的面板布局如下图所示。T1H-T4L为DB37连接器插座。其中每个插座含16个输出通道。触发输出顺序按T1H-T4L，而每个输出插座内是按1-16（指示灯为0-F）顺序触发的。
